半導體/集成電路PCB掃碼

元器件金屬材質上的條碼大多會有反光、對比度低、小碼等讀碼難題，可利用圖像處理功能，偏光鏡除去反射，實現穩定讀取。半導體芯片、電路闆會遭遇底色、材質、大小各不同的讀碼難題，有什麽解決方案？

PCB加工流程行業

PCB讀碼行業特點

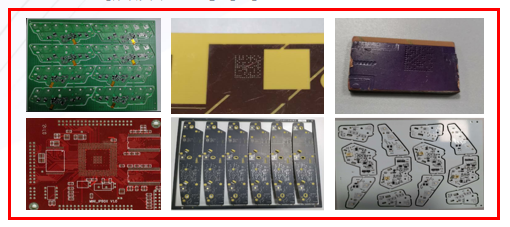

PCB闆顔色豐富

PCB行業應用區分成品PCB表面讀碼，以及PCB加工材料及工序讀碼

打碼工藝多

PCB車間激光鐳雕碼居多，也有部分噴墨碼，标簽碼多用在後段包裝

多種碼形态多樣

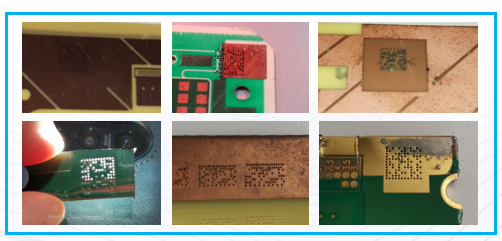

常見：氧化、陰陽、低對比、過曝、髒污、堵孔、破損

艾韋迅PCB電路闆掃碼案例：

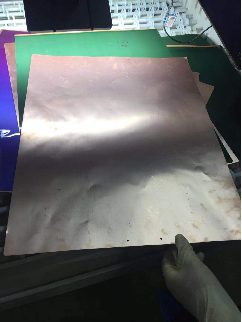

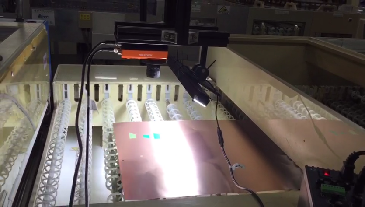

一、裸銅闆讀碼：

項目情況：

應用需求：PCB前端裸銅闆表面二維碼識别；

應用難點：表面反光以及其他物質幹擾；

打碼工藝：激光雕刻；

應用方案：

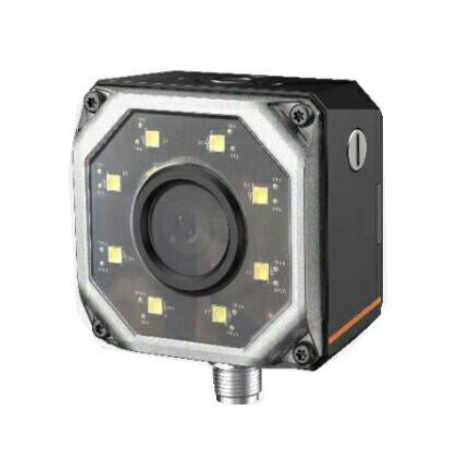

産品選型：IVY-7500M工業級固定式智能掃碼器,大視野遠距離高速動态流水線掃碼；

應用效果：可穩定識别正常碼以及部分幹擾情況下碼；

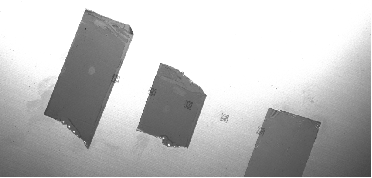

二、内層幹膜讀碼：

項目情況：

應用需求：内層幹膜動态讀碼；

應用難點：反光嚴重；

打碼工藝：激光雕刻；

應用情況：

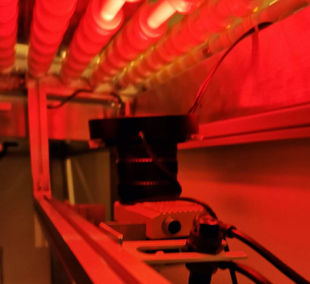

産品選型：IVY-7500M-600工業讀碼器，紅色光源；

應用效果：IVY-7500M-600工業讀碼器+紅色環光+偏振外罩，動态讀碼，良率 99%以上；

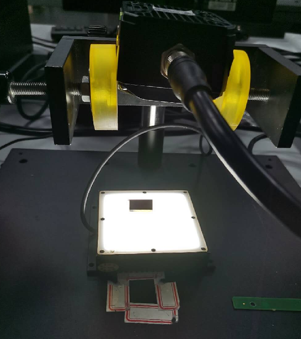

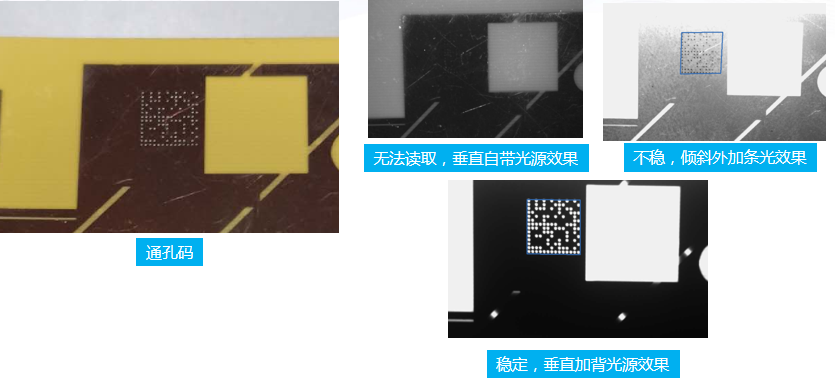

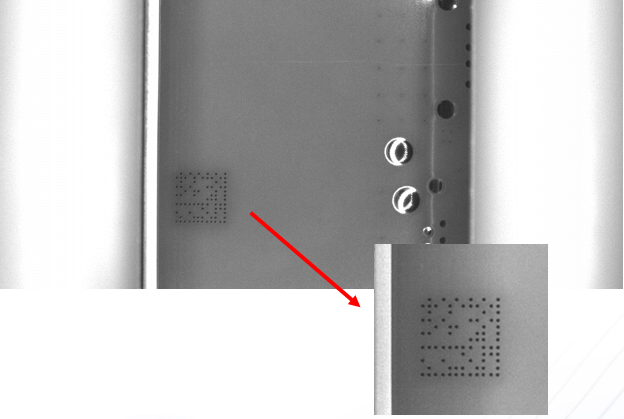

三、通孔碼讀碼：

項目情況：

應用需求：PCB通孔碼識别；

應用難點：打光條件要求較高；

打碼工藝：打通孔；

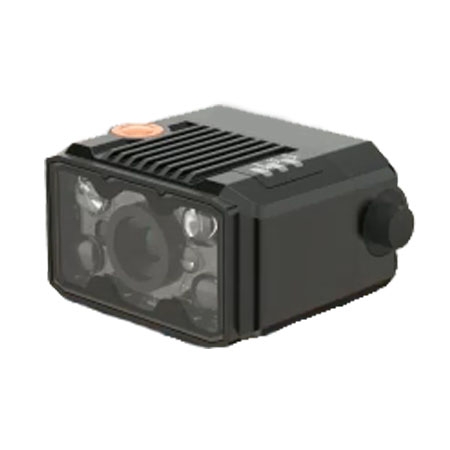

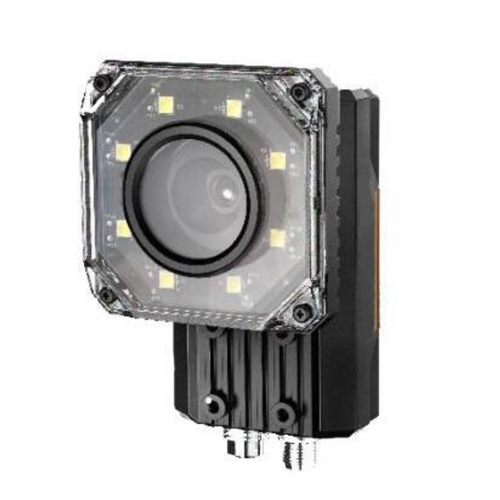

             IVY-7500PM 工業級固定式智能讀碼器

應用方案：

産品選型：IVY-7500PM 工業級固定式智能讀碼器

應用效果：工業讀碼器XXX+背光源，動态讀碼，良率 99%以上；

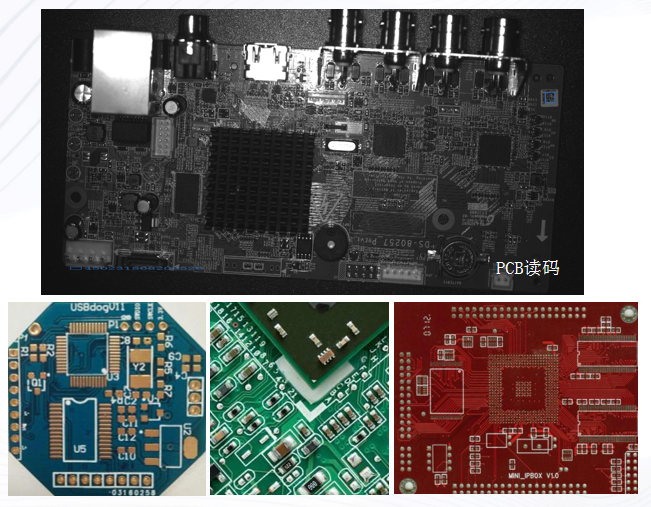

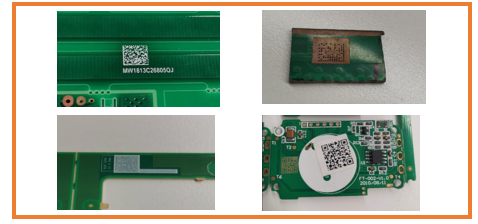

四、成品PCB電路闆讀碼：

項目情況：

應用需求：電子器件的PCB闆，FPC器件的表面碼識别；

應用難點：PCB紋理複雜，視野覆蓋範圍大，且PCB顔色較多，紅色，藍色，綠色等；

打碼工藝：多激光刻印碼和标簽碼，二維碼和一維碼均存在；

應用方案：

産品選型： IVY-7500M系列工業級固定式智能掃碼器+KF鏡頭+條形光源；

應用效果：

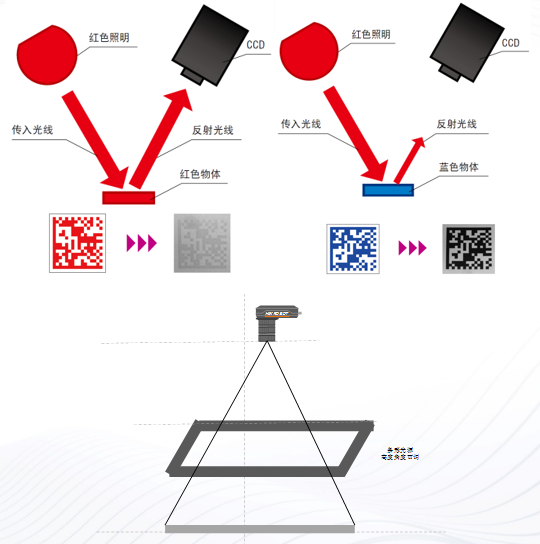

    （1）用不同色光源應對不同材質及顔色的PCB&FPC，突出畫面質量；

    （2）大視野範圍可用大分辨率相機配KF鏡頭實現；

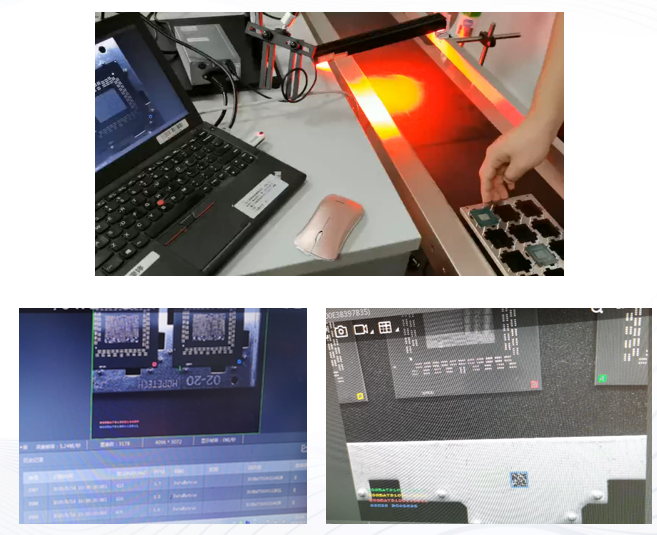

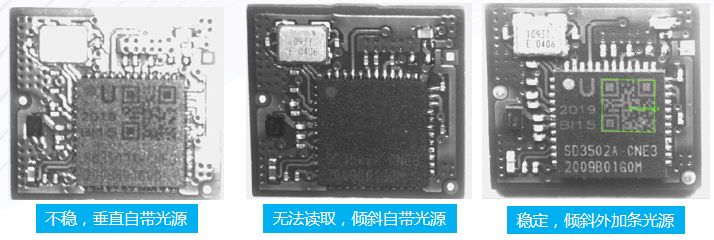

五、IC芯片封裝讀碼：

項目情況：

應用需求：芯片表面封裝讀碼；

應用難點：碼尺寸小，對比度低；

打碼工藝：噴墨，激光雕刻；

應用方案：

産品選型：IVY-7500M系列工業級固定式智能掃碼器，外部紅條光；

應用效果：動态穩定識别；

電子行業的PCB闆刻碼掃描應用中，固定式讀碼器能夠快速、準确地讀取和解碼PCB闆上的二維碼信息，并傳輸到後端系統進行分析處理。工業讀碼器能夠在電路闆的掃描和識别過程中快速準确地完成任務，大大提高生産效率和生産線吞吐量。
